450 g/m2 Preimpregnati di Carbonio Forgiato SM 775 12K C12mm - X1 120BS 42%RW, larghezza 120 cm

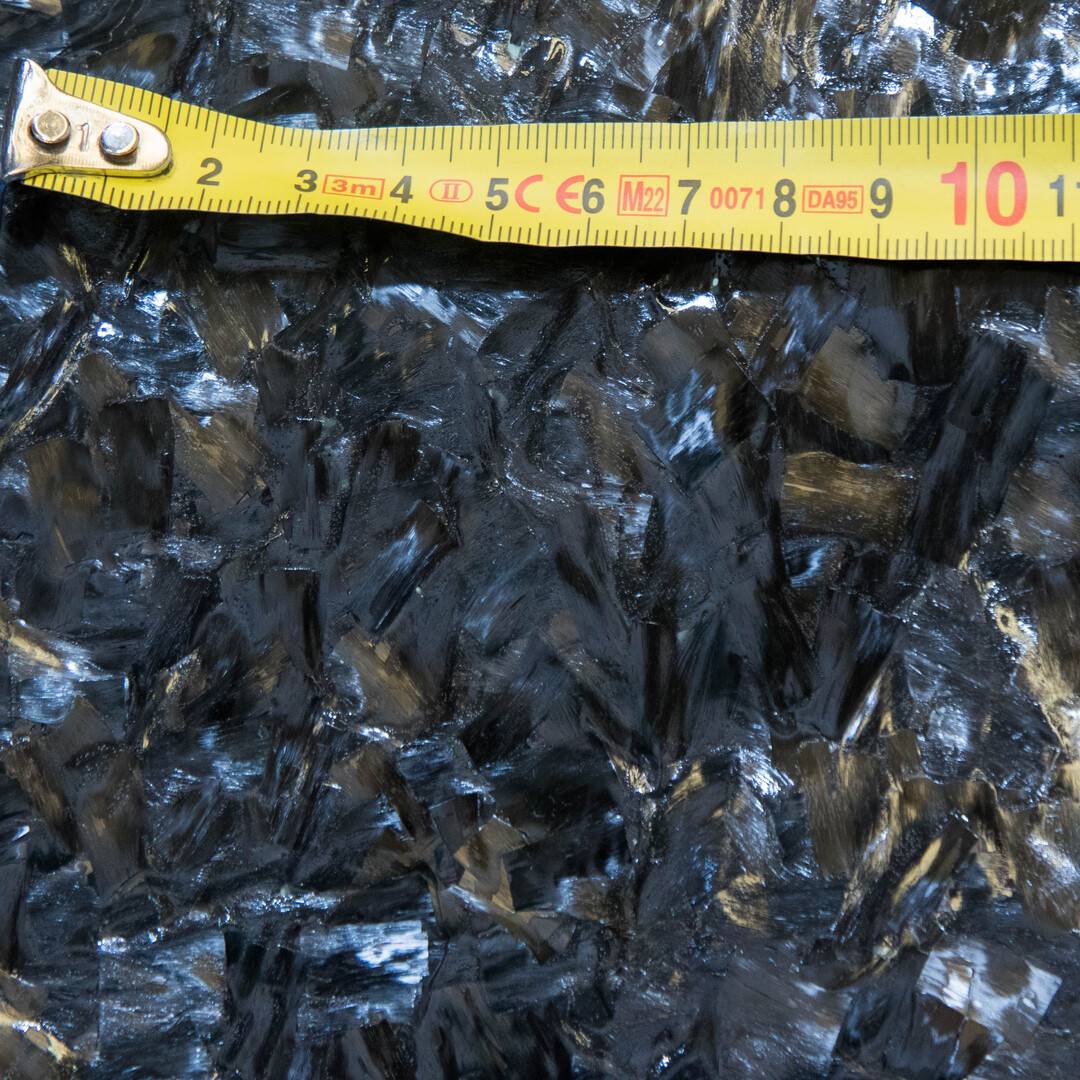

Il prepreg di fibra di carbonio forgiato SM 775 12K C12mm - X1 120BS 42%RW è un materiale prepreg di fibra di carbonio riciclata sviluppato per applicazioni estetiche. È realizzato con fibre di carbonio tagliate impregnate con un sistema di resina epossidica.

Questo prodotto offre una superficie eccezionale.

Specifiche

• Adatto a una vasta gamma di temperature: 80-130 ºC.
• Buone proprietà autoadesive.
• Ottimizzato per l'autoclave.
• Lunga durata a temperatura ambiente: 21 giorni a 21 ºC.

Caratteristiche

• Larghezza del rotolo: 120 cm
• Peso superficiale della fibra di carbonio (asciutto): 450 g/m² di filamenti tagliati
• Peso superficiale della resina epossidica: 325 g/m²
• Peso totale del prepreg: 775 g/m²
• Dimensione dei filamenti tagliati (asciutti): 12 mm
• Tipo di filamento di carbonio: 12K
• Referenza della resina epossidica: X1-120 BS

Proprietà della resina epossidica X1-120 BS

• Resina epossidica leggermente pigmentata.
• Durata a 21 ºC: 21 giorni.
• Durata della resina conservata a -18 ºC: 12 mesi.
• Tempo di gelificazione a 140 ºC: 135 s.
• Buone proprietà meccaniche ed estetiche/cosmetiche.
• Tg (DMA) Inizio [°C]: 136 ºC*
• Tg (DMA) Tanδ [°C]: 156 ºC*

*Condizioni di indurimento 105 min a 130 ºC

Condizioni di indurimento del prepreg

SM 775 12K C12mm - X1 120BS 42%RW può essere polimerizzato con successo in autoclave in un intervallo di temperatura da 80 ºC a 130 ºC.

Condizioni di indurimento raccomandate: 90 minuti a 130 ºC e 6 bar di pressione (riscaldamento a 2-3 ºC/min).

In alternativa, può essere indurito per 6 ore a 90 ºC.

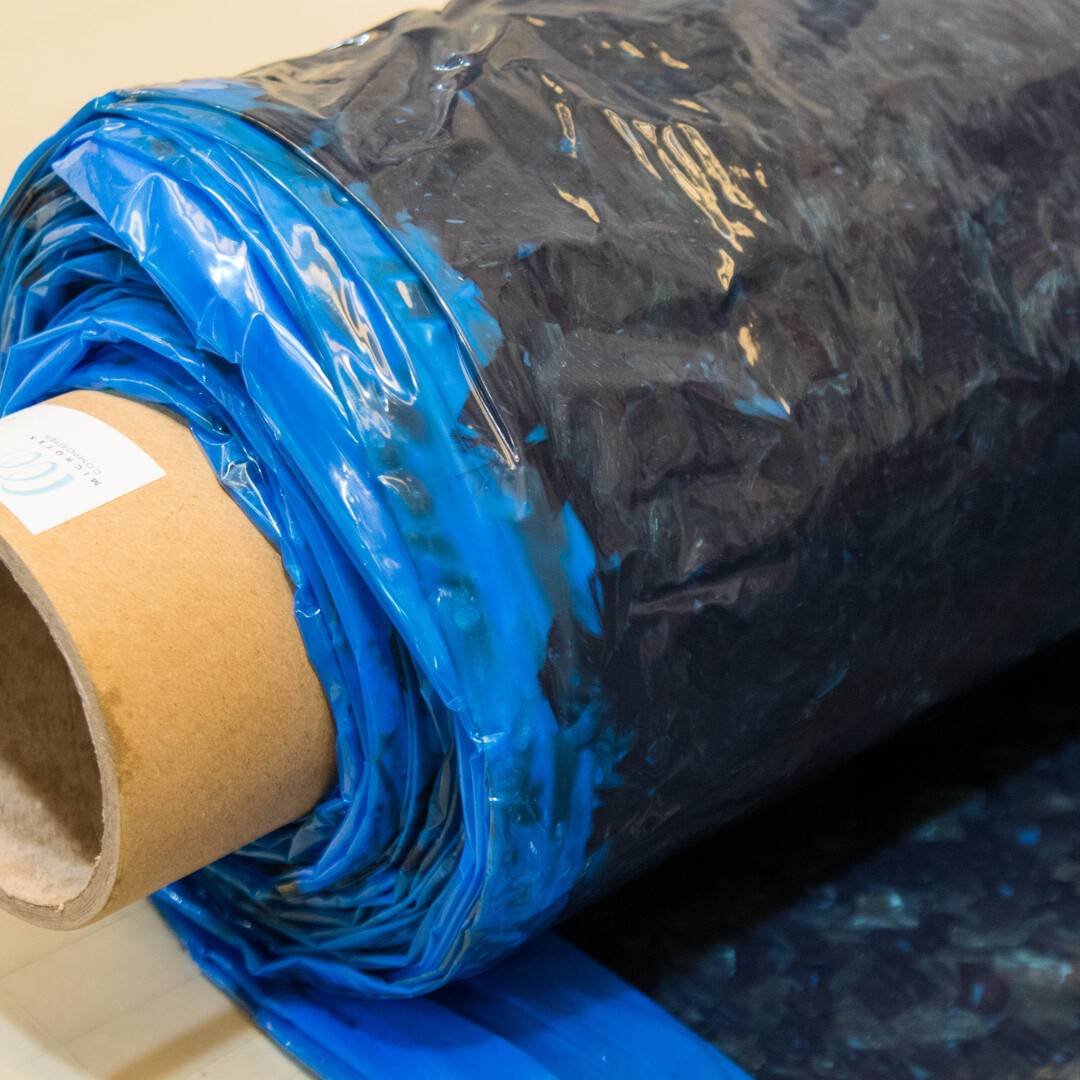

Tipi di Fornitura

Prepreg in fibra di carbonio forgiata SM 775 12K C12mm da 450 g/m², larghezza 120 cm x 1 m lineare

Prepreg in fibra di carbonio forgiata SM 775 12K C12mm da 450 g/m², larghezza 120 cm x 5 m lineari

Prepreg in fibra di carbonio forgiata SM 775 12K C12mm da 450 g/m², larghezza 120 cm x Rotolo da 39,48 m lineari
