300 g/m2 Preimpregnati di Carbonio Forgiato GG 400 12K C12mm- X1 120BS-50%RW, larghezza 127 cm

Il prepreg in fibra di carbonio GG400-12K-C12 mm è un prepreg in fibra di carbonio riciclata sviluppato per applicazioni estetiche. È prodotto dalla combinazione di tessuto non tessuto e fibre di carbonio tagliate impregnate con un sistema di resina epossidica.

Questo prodotto offre un aspetto superficiale fuori dall'ordinario.

GG400-12K-C12 mm è stato originariamente formulato per l'autoclave e può essere processato anche tramite stampaggio a compressione.

Sono stati ottenuti risultati abbastanza soddisfacenti indurendo questo prepreg semplicemente sotto vuoto (-950 mbar) e in forno, fuori dall'autoclave (OoA). Le parti prodotte in questo modo richiederanno un successivo trattamento di verniciatura per eliminare la piccola porosità superficiale.

Specifiche

• Adatto per un'ampia gamma di applicazioni di temperatura: 80-130 ºC.
• Buone proprietà autoadesive.
• Ottimizzato per l'autoclave.
• Lunga durata a temperatura ambiente: 21 giorni a 21 ºC.

Caratteristiche

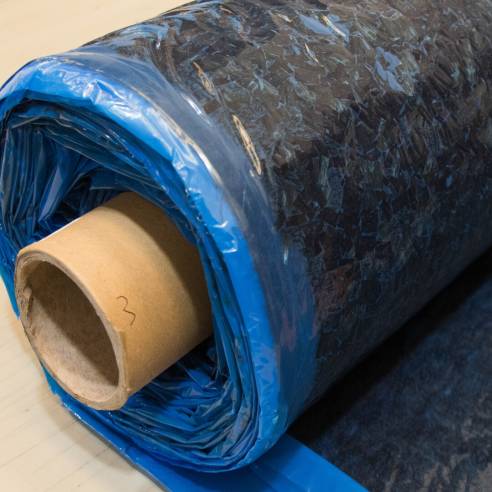

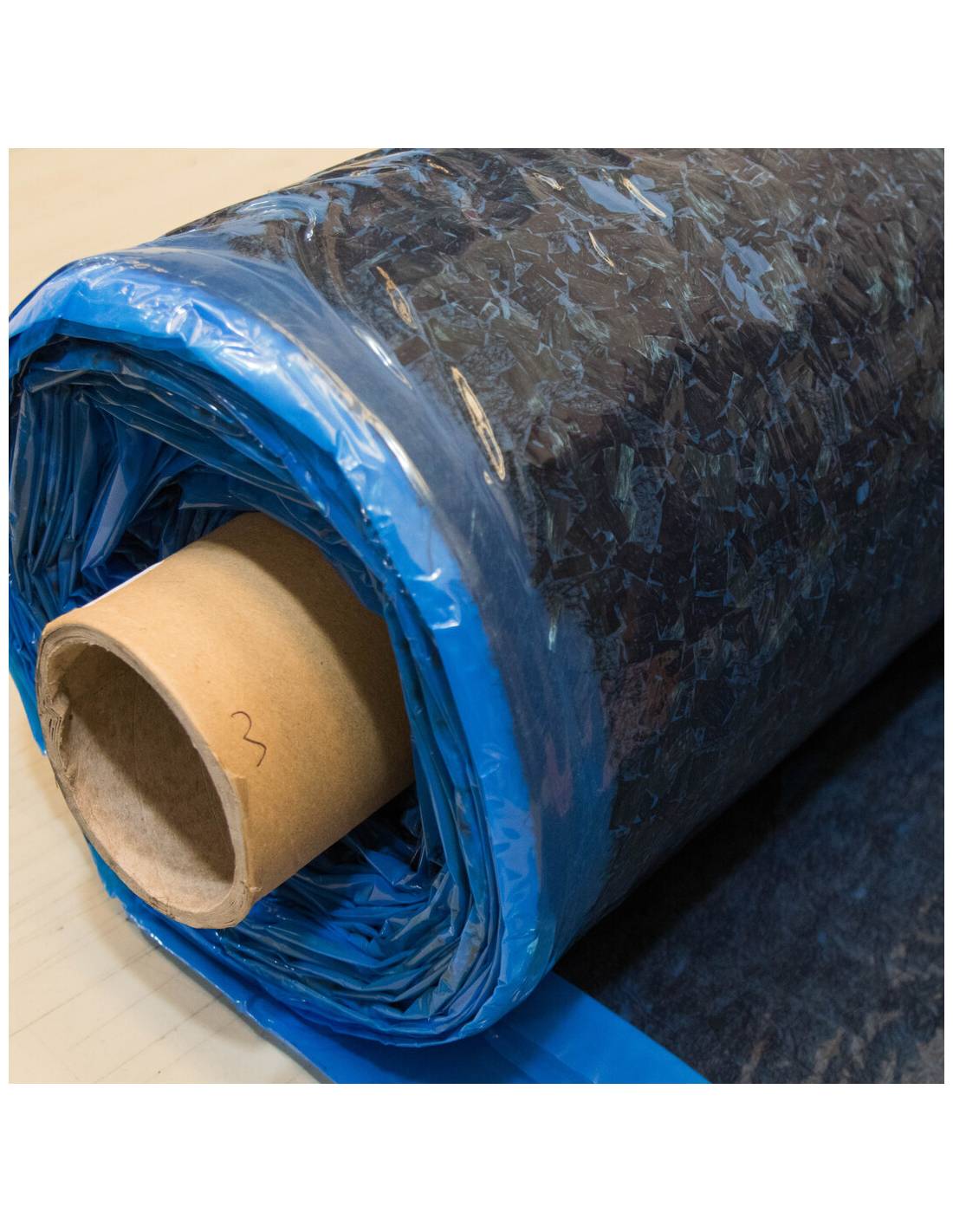

• Larghezza del rotolo: 127 cm
• Peso superficiale del carbonio (asciutto): 300 g/m² di fili tagliati + 100 g/m2 di tessuto non tessuto
• Peso superficiale della resina epossidica: 400 g/m2
• Peso totale del prepreg: 800 g/m2

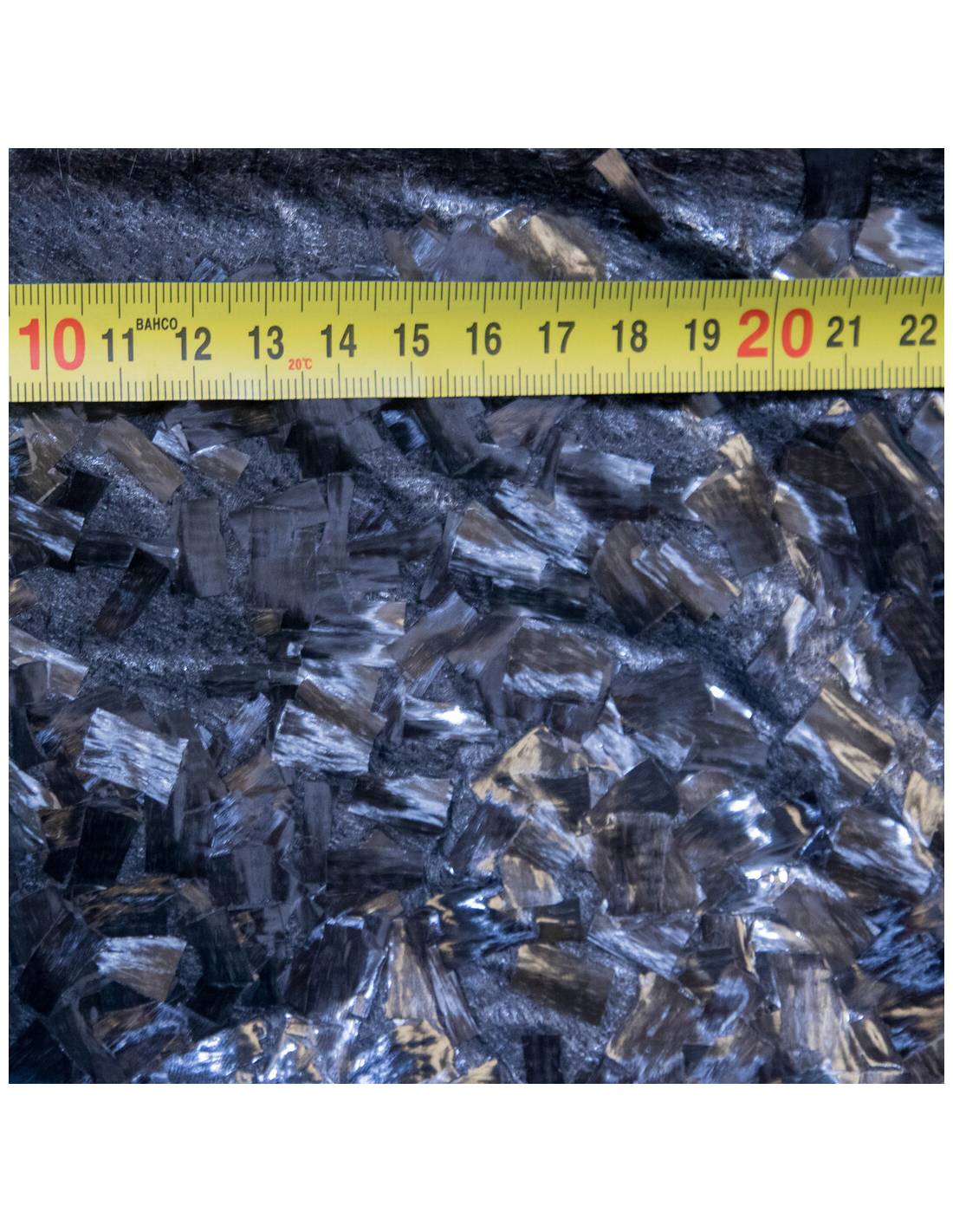

• Lunghezza dei fili tagliati (asciutto): 12 mm
• Tipo di filamento di carbonio: 12K

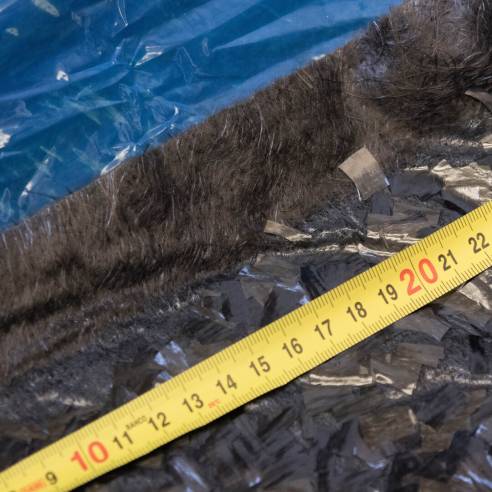

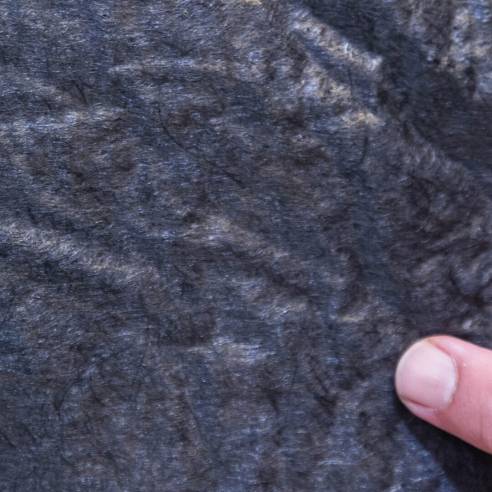

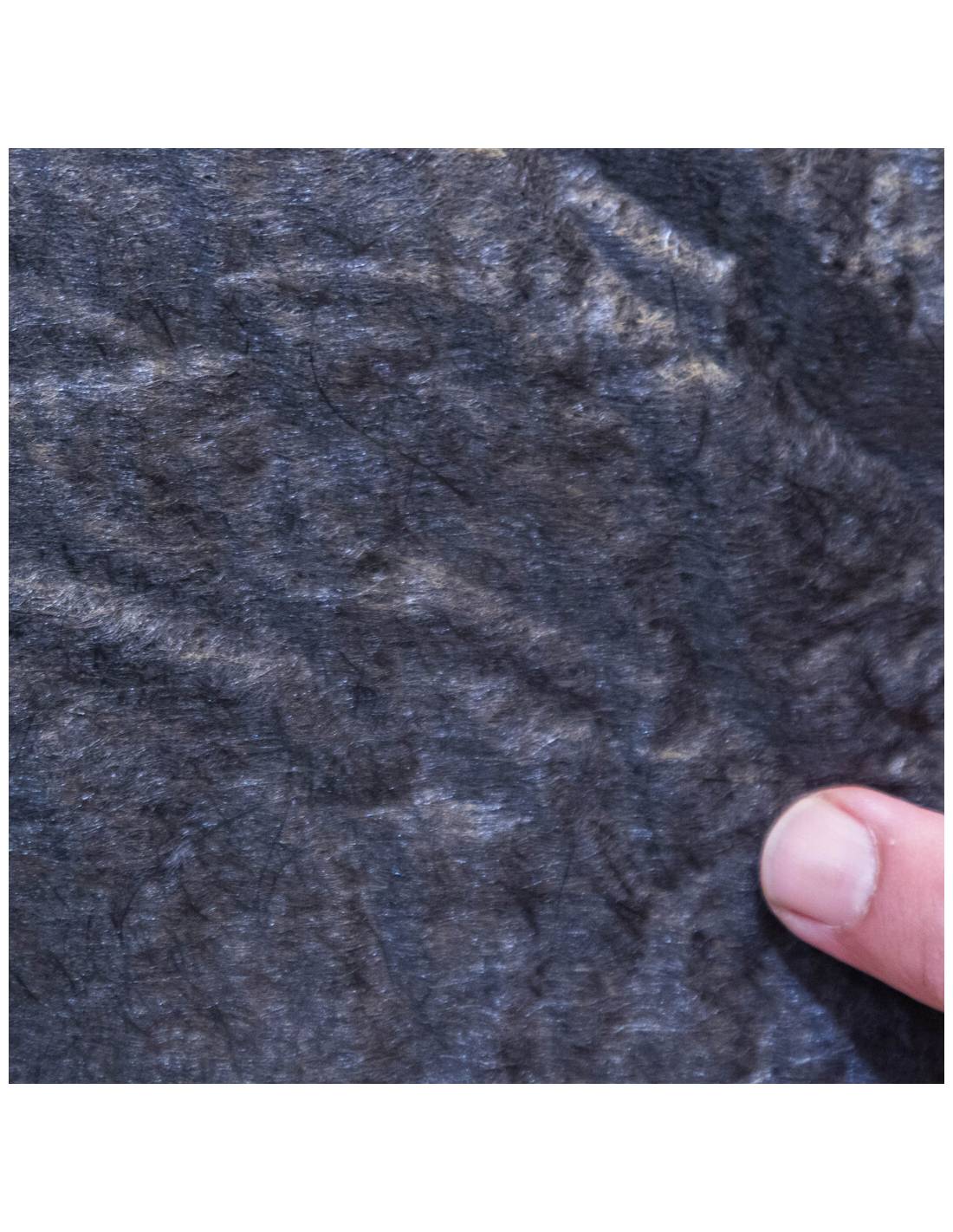

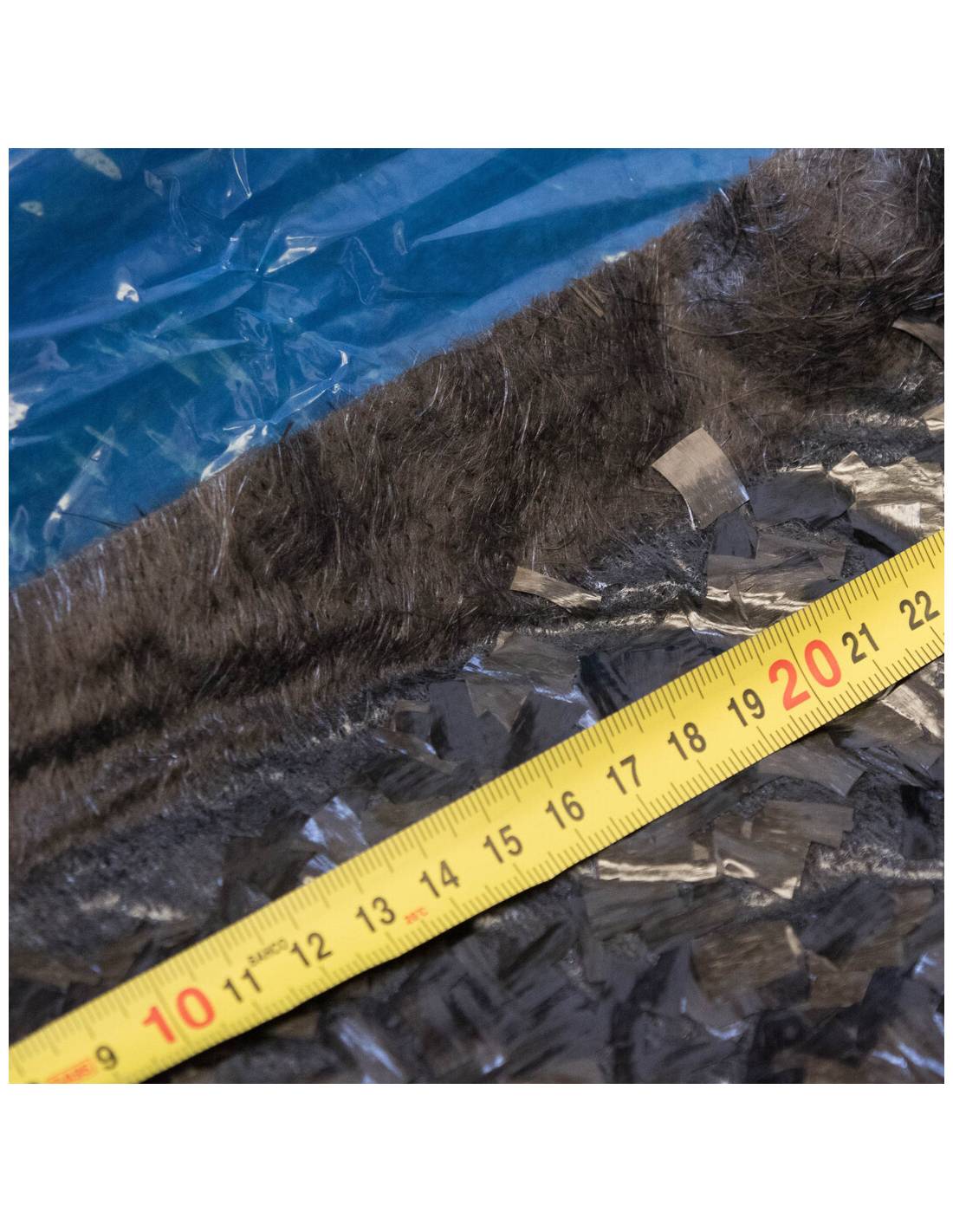

• Sostegno: tessuto non tessuto di carbonio da 100 g/m2
• Riferimento della resina epossidica: X1-120 BS

Proprietà della resina epossidica X1-120 BS

• Resina epossidica leggermente pigmentata
• Durata della resina a 21ºC: 21 giorni
• Durata della resina conservata a -18ºC: 12 mesi
• Tempo di gelificazione a 140 ºC: 135 s
• Buone proprietà meccaniche ed estetiche/cosmetiche
• Tg (DMA) Inizio [°C]: 136ºC*
• Tg (DMA) Tanδ [°C]: 156ºC*

*Condizioni di indurimento 105 min a 130 ^oC

Condizioni di indurimento del prepreg

GG 400 12K C12MM - X1 120BS-50%RW può essere polimerizzato con successo in autoclave in un intervallo di temperatura compreso tra 80 ºC e 130 ºC.

Condizioni di indurimento consigliate: 90 minuti a 130 ºC e 6 bar di pressione (raffreddamento a 2-3 ºC/min).

In alternativa, può essere indurito per 6 ore a 90 ºC.

Tipi di Fornitura

Prepreg in Fibra di Carbonio GG400-12K-C12 mm, 300 g/m2, larghezza 127 cm x 1 m lineare

Prepreg in Fibra di Carbonio GG400-12K-C12 mm, 300 g/m2, larghezza 127 cm x 5 m lineari

Prepreg in Fibra di Carbonio GG400-12K-C12 mm, 300 g/m2, larghezza 127 cm x rotolo di 22,44 m lineari
