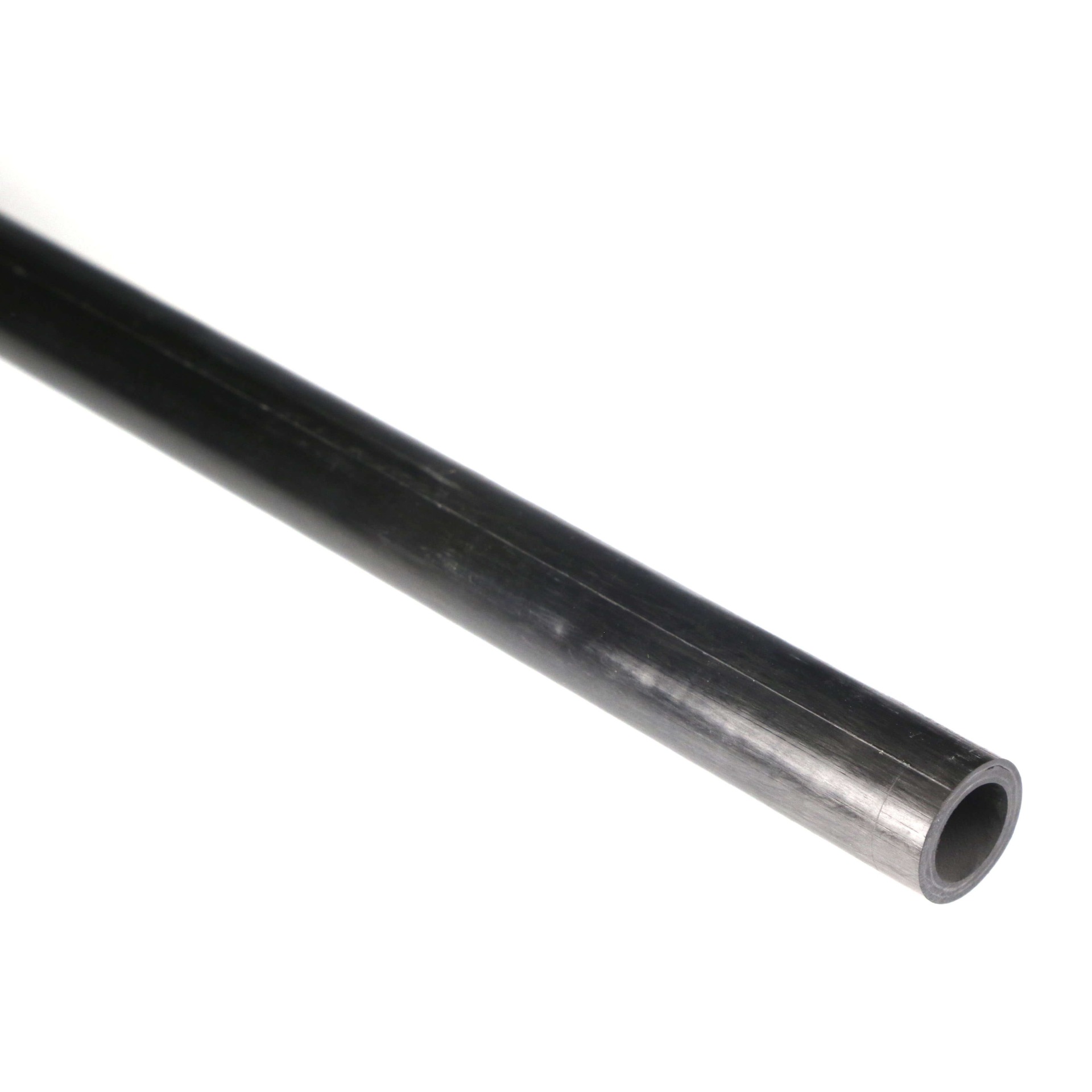

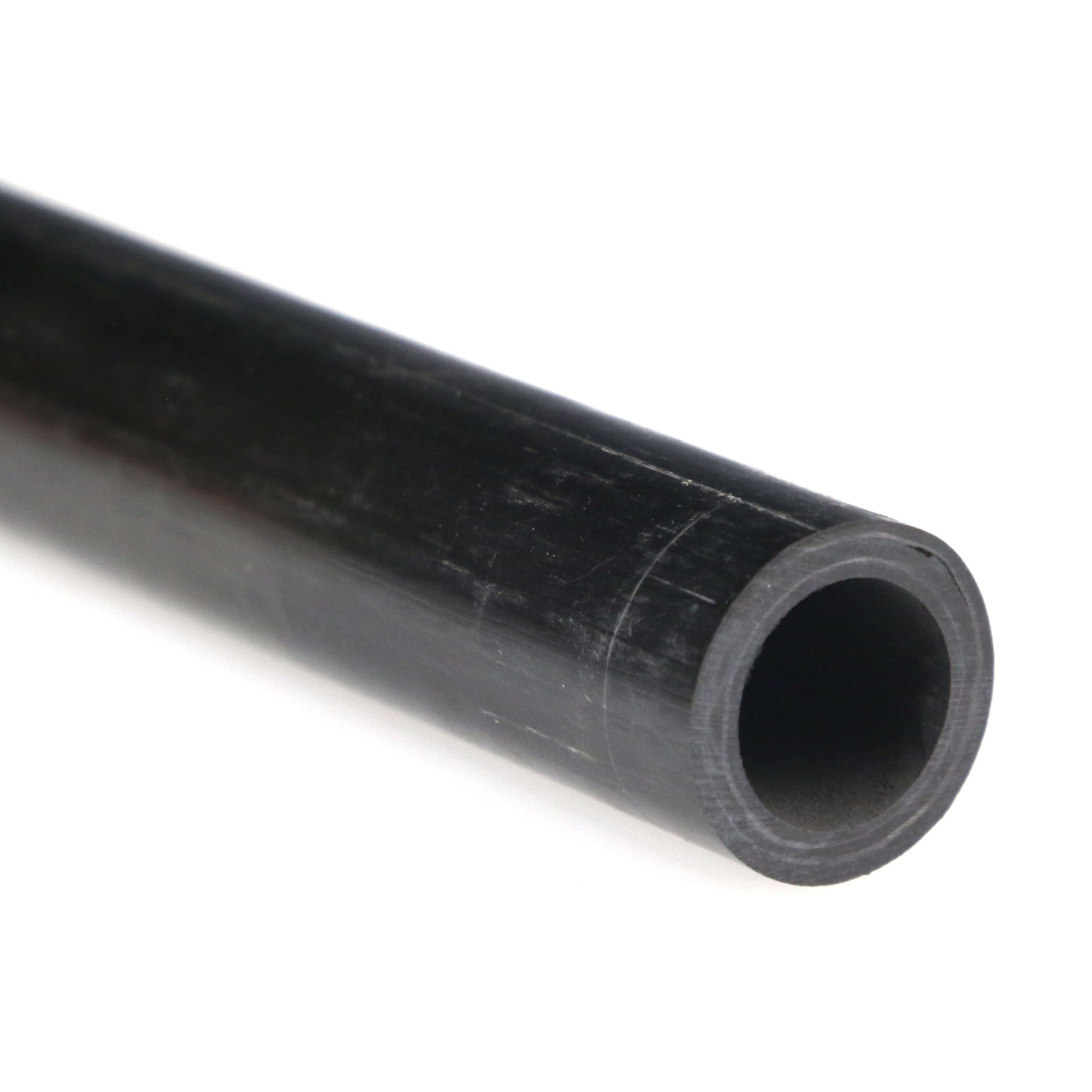

Round Carbon Fibre Tube, ext. ∅ 20 mm, int. ∅ 14 mm, 3 mm thickness (1000 mm length)

Tubo circolare in fibra di carbonio prodotto mediante pultrusione, con tutte le fibre di carbonio ad alte prestazioni orientate in direzione assiale (unidirezionali). È rinforzato internamente con ulteriore fibra di carbonio unidirezionale laminata mediante tecnologia pullwinding, per aumentare la resistenza alla flessione e alla torsione.

Diametro esterno: 20 mm; interno: 14 mm

Lunghezza: 1000 mm (1 m)

Spessore: 3 mm

Questo profilo offre elevata resistenza meccanica specifica rispetto al peso, leggerezza, rigidità, grande resistenza alla fatica e alle vibrazioni, resistenza all’ossidazione e alla corrosione, basso coefficiente di dilatazione termica e durata.

La pultrusione è una tecnica di produzione continua di profili lineari a sezione costante. Presenta molte somiglianze con l’estrusione; la differenza principale riguarda l’alimentazione: nell’estrusione il materiale viene spinto attraverso la matrice (stampo), mentre nella pultrusione viene tirato fuori dalla matrice. Il processo non consente variazioni di forma, sezione o curvatura. I prodotti ottenuti possono avere sezioni o spessori fino a circa 15 mm con resine epossidiche e fino a 70 mm con resine poliestere.

I prodotti realizzati con questa tecnologia hanno un’eccellente resistenza alla trazione grazie all’orientamento lineare delle fibre lungo la lunghezza. Se è necessaria anche una resistenza trasversale, si utilizza come supporto un tessuto con quantità e grammature definite.

Caratteristiche principali

Resistenze meccaniche secondo UNI EN 13706-1-2-3 ISO527

Modulo elastico (E): 150 GPa

Modulo elastico x sezione (E A): 24.033 kN

Resistenza alla trazione: > 2.463 MPa

Resistenza alla trazione sulla sezione: 395 kN

Proprietà delle fibre di carbonio

Numero di filamenti: 24K (24.000 filamenti per fascio)

Modulo elastico (E): 234 GPa

Resistenza alla trazione: 4.830 MPa

Densità: 1,80 g/cm3

Altre caratteristiche

Contenuto volumetrico di fibra di carbonio (Vf): 68%

Temperatura di transizione vetrosa (Tg), ISO 11357-2 DSC: 140 ºC

Temperatura di esercizio consigliata: da -30 ºC a +100 ºC

Tipo di resina: epossidica

Attenzione: i materiali pultrusi in fibra di carbonio conducono elettricità. Rimuovere o srotolare con cautela il film di imballaggio, poiché il materiale potrebbe essere sotto tensione.

Per la lavorazione (taglio, levigatura, foratura...) si consiglia di indossare maschere protettive, occhiali e guanti.
