IVA incl. IVA excl.

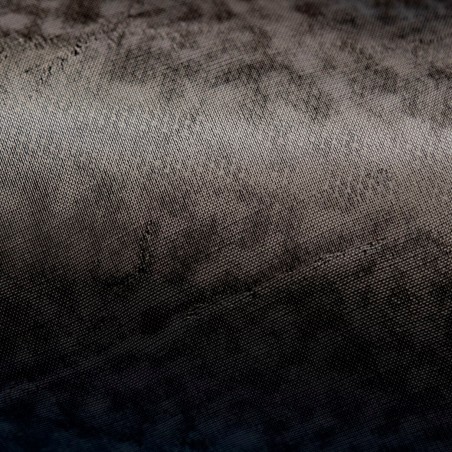

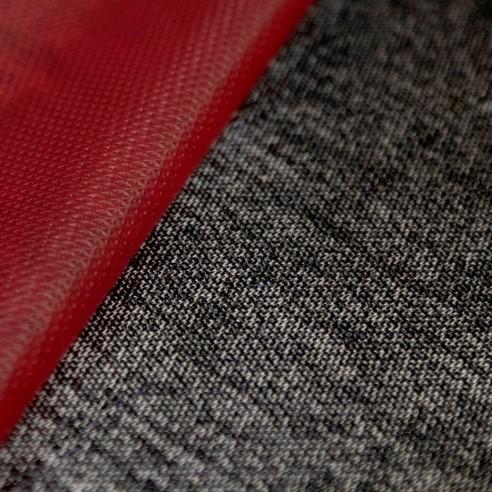

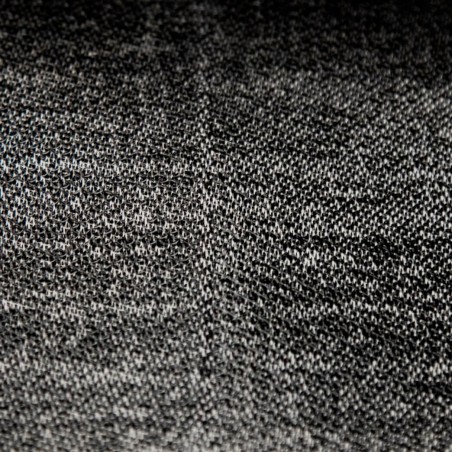

Prepreg vidrio-epoxi de superficie para moldes  OPS 75 (DF259)
Prepreg vidrio-epoxi de superficie para moldes  OPS 75 (DF259)
Prepreg vidrio-epoxi de superficie para moldes  OPS 75 (DF259)
Prepreg vidrio-epoxi de superficie para moldes  OPS 75 (DF259)
Prepreg vidrio-epoxi de superficie para moldes  OPS 75 (DF259)
Prepreg vidrio-epoxi de superficie para moldes  OPS 75 (DF259)

Prepreg vidrio-epoxi de superficie para moldes OPS 75 (DF259)

OPS75GLASS-1270-1
13 Artículos
69,00 €
83,49 € IVA incl. 69,00 € IVA excl.
Impuestos excluidos

Al comprar este producto puedes recolectar hasta 8 punto puntos. Su carrito totalizará 8 puntos que se puede convertir en un vale de 0,80 €.

OPS75 es un prepreg de vidrio diseñado para obtener superficies de acabado de alta calidad, especialmente para piezas prepreg que requieran posteriormente muy poca preparación para el pintado. Se trata de un sistema para curado fuera de autoclave. Puede ser suministrado con refuerzos de carbono o vidrio.

Escoja el tipo de suministro



 Calcular coste de envío
Puntuaciones y opiniones de nuestros clientes
( 0.0 / 5) - 0 Opinión (es)

OPS75 es un prepreg de vidrio diseñado para obtener superficies de acabado de alta calidad, especialmente para piezas prepreg que requieran posteriormente muy poca preparación para el pintado. Se trata de un sistema para curado fuera de autoclave. Puede ser suministrado con refuerzos de carbono o vidrio. En el caso particular de este artículo se trata de un prepregs con tejido de vidrio de 300 g/m2.

El sistema tradicional para la fabricación de este tipo de piezas, generalmente de carrocería de vehículos, emplea una capa de capa de superficie de este prepreg denominado OPS75 y una capa de prepreg de engorde de referencia PSB75 Bulk.

Aplicaciones típicas: Piezas de carrocería de vehículos– Fuera de Autoclave (OoA).


Principales Características & Beneficios

  • Temperatura de curado desde 65°C hasta 130°C
  • Temperatura de servicio hasta 130°C tras postcurado
  • Vida útil a 20°C: 21 días
  • Vida útil en frigorífico a -18°C: 12 meses
  • Muy bajo contenido en volátiles VOC – no se añaden disolventes en su fabricación
  • Laminados rápidos – hasta un 50% más rápido que los laminados convencionales
  • Acabado de alta calidad  con preparación para pre-pintado reducida
  • Curado fuera de autoclave
  • Apropiado para fabricación rápida de moldes de prototipo
  • Ancho del rollo: 1250 mm

Tecnología de impregnación selectiva o diferencial, que contiene un preimpregnado (prepreg) de superficie de vidrio-epoxi que se fabrica con un tejido muy fino de vidrio E de 50 g/m2 unido a un tejido de vidrio sarga 2x2 de 300 g/m2.

Especialmente diseñado para la fabricación de piezas de altas prestaciones en prepreg de vidrio curado en horno al vacío. También se puede emplear para fabricar moldes de fibra de vidrio en procesos de curado a baja temperatura.

Peso total por m2: 850 g (500 g de resina epoxi + 300 g de tejido de vidrio + 50 g de tejido fino de vidrio superficial).
Una vez curada, cada capa de este preimpregnado de vidrio tendrá unos 0,5 mm de espesor final.

Condiciones de curado al vacío: 16 h a 65 °C, 4 h a 85 ºC y otras.

Ciclo de curado recomendado:

  • Primera meseta de curado a 75°C durante 1h, a una tasa de calentamiento de 1°C/min bajo vacío.
  • Segunda meseta de curado a 120°C durante 1h, a una tasa de calentamiento de 2-3°C/min bajo vacío.

Para unas prestaciones óptimas, se recomienda que la pieza sea sometida a un postcurado de 150°C durante 2 horas, con lo que se obtiene una temperatura de transición vitrea final de 140 ºC.

El espesor de los paneles resultantes para el prepreg de superficie OPS75 y el de engorde PSB75 después de una  completa consolidación y curado es aproximadamente de 1,5-1,7mm. Si se requiere un espesor y rigidez mayor,  se pueden emplear mas capas del prepreg de engorde PSB75 bulk o de este mismo (OPS75).


Se recomienda el uso de sangradores perforados en el proceso de curado.

Para evitar procesos de exotermia indeaseados, se debe tener especial cuidado cuando se construyan laminados de alto espesor.

Las tasas de calentamiento no deben exceder 3.0°C por minuto durante el curado inicial.

Las tasas de calentamiento no deben exceder 0.3°C por minuto durante el postcurado (molde fuera del modelo).


LEA DETENIDAMENTE LA FICHA TÉCNICA Y CONSULTE CON NUESTRO DEPARTAMENTO TÉCNICO ANTES DE USAR ESTE TIPO DE MATERIALES

Tipo de suministro

Prepreg de superficie vidrio-epoxi OPS 75 (DF259) x 1 m2, suministrado enrollado en caja de cartón


Prepreg de superficie vidrio-epoxi OPS 75 (DF259) x 5 m2, suministrado enrollado en caja de cartón


Prepreg de superficie vidrio-epoxi OPS 75 (DF259) x 25 m2, suministrado enrollado en caja de cartón

Tipo
Sarga
Resistente al fuego
No
Ancho
125 cm
13 Artículos
8431252539512

Clientes que compraron este producto también compraron:

Producto añadido a lista de deseos
