Barniz de Poliéster Negro de Alto Brillo para modelos máster VHG100B x 4 L

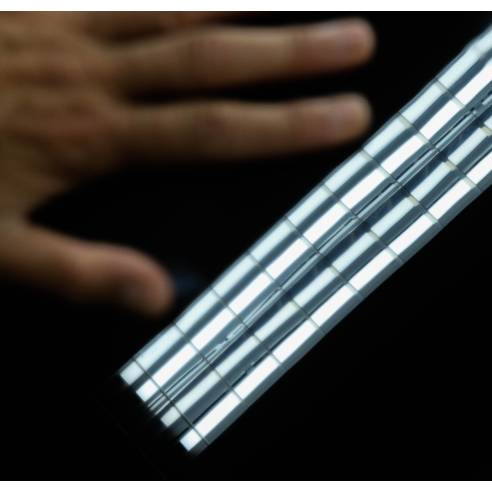

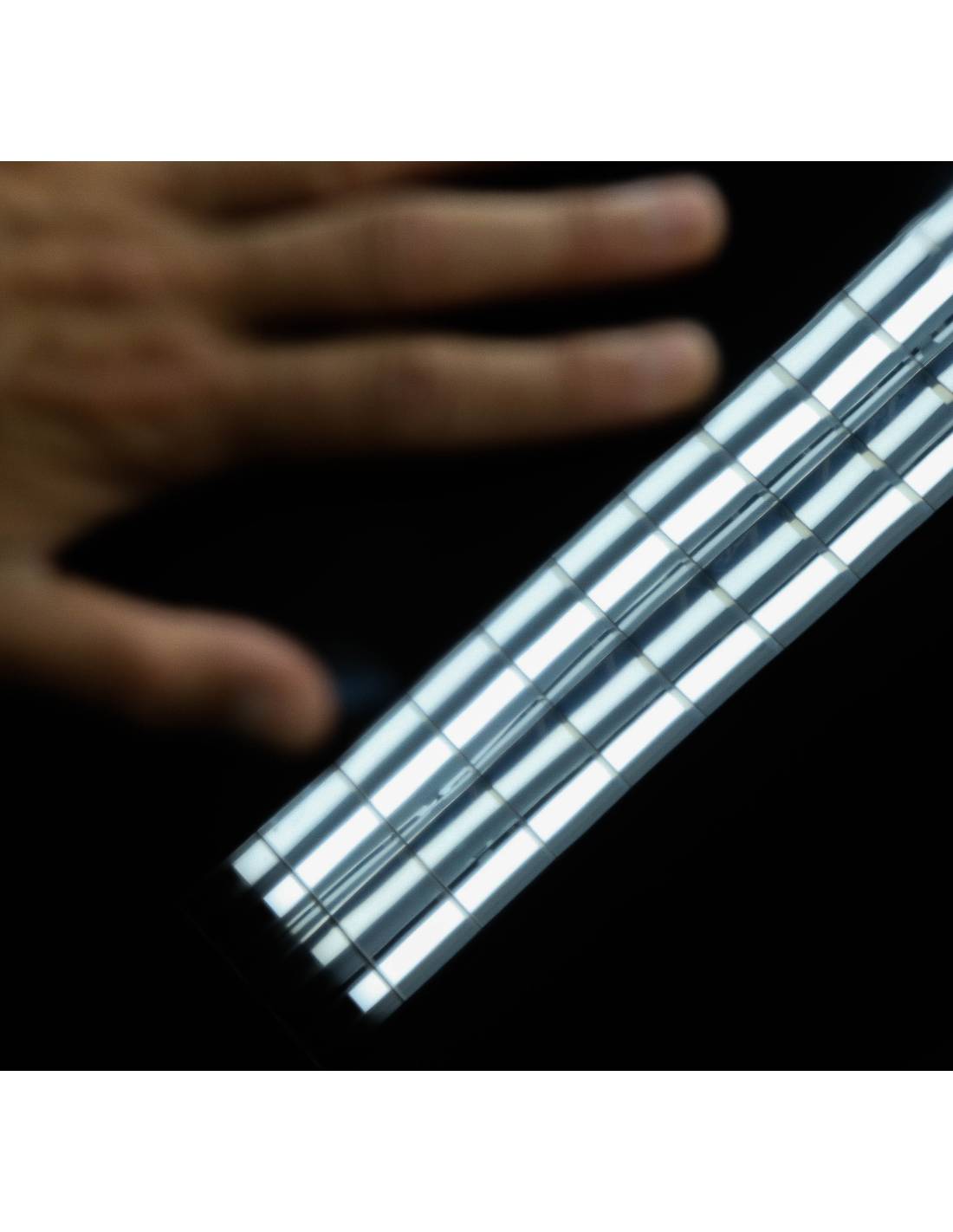

Barniz para acabados a base de resinas poliésteres especiales para obtener superficies de excepcional calidad. Específicamente formulado para el sector náutico, donde se utiliza para el acabado con pistola de los modelos con alto grado de brillantez (High Gloss). Fácil de aplicar, una vez seco permite obtener una capa de barniz perfectamente manipulable/trabajable

SUPERFICIES

Superficies de poliéster y viniléster lijadas.

INDICACIONES GENERALES DE USO

- Asegurarse de que la superficie esté limpia y la zona de trabajo seca, libre de polvo y siliconas.
- Mezclar cuidadosamente.
- Diluir el barniz con la adición del 5-15% de solvente MEK (recomendado). El porcentaje de dilución varía según la temperatura y la distensión del producto que se quiera obtener.
- Mezclar bien y lentamente para evitar acumulación de aire.
- Agregar por último 1-2% de endurecedor líquido MEKP (ej. X8/Luperox K1SN o equivalente), mezclando cuidadosamente.
- El producto puede trabajarse durante 15-20 minutos en taza a una dilución del 10% a 23°C.
- Aplicar con pistola hasta un espesor máximo de 500-600 micras en 4-6 manos de 100-150 micras cada una.
- Aplicar cada mano individualmente con 2 o 3 pasadas cruzadas, dejando desairear y destender el producto 5 minutos entre una mano y la otra.
- Utilizar un aerógrafo rociador con boquilla de 1,4-1,7 mm y una presión de 2,0-2,5 bares (40 psi).
- Rendimiento teórico: 1,0-1,2 kg/m² para 600 micras de espesor.
- El producto puede lijarse después de 12 horas de la aplicación a una temperatura de 20°C.
- Ciclo típico de lijado: a mano con P240-P320-P400, y después de 12 horas, P600-P800-P1200 (atención: no usar agua).
- Lustrar el producto luego de 12 horas del lijado.
- No utilizar con temperaturas inferiores a 16°C.
- En su envase original, el producto se mantiene estable por 6 meses, almacenado en lugar seco con temperaturas no superiores a 20°C.

NOTAS

- Para la limpieza de la superficie, no utilizar trapos siliconados o que hayan estado en contacto con silicona.

DATOS TÉCNICOS

- Peso específico: 1000 ± 50 g/l
- Color: Negro
- Contenido de sólidos en peso: 50%
- Viscosidad (Copa Ford 4, 20°C): 60 ± 5 segundos
- Brillantez (Gloss): 90 ± 5 GU a 60°
- Gel time: 17-23 min
- HDT: 55 ± 5°C
