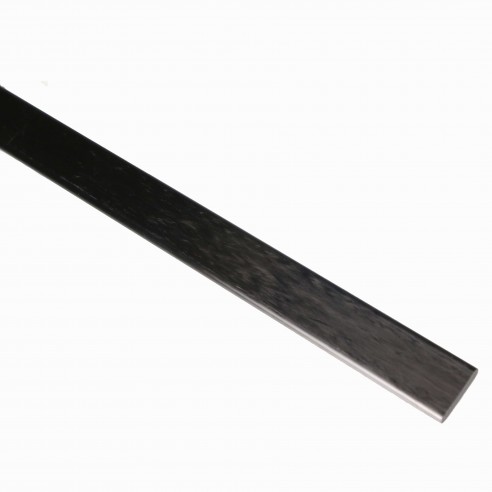

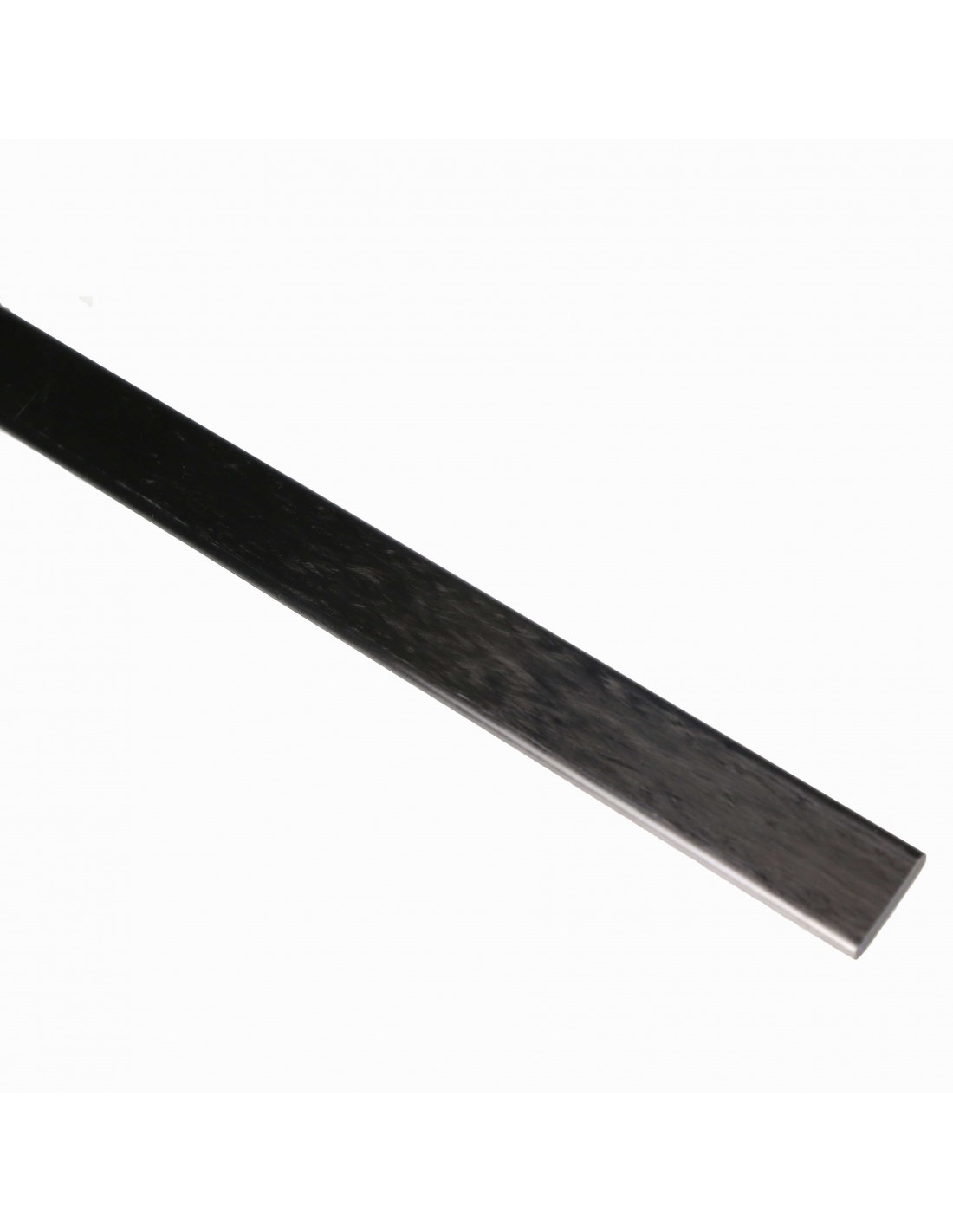

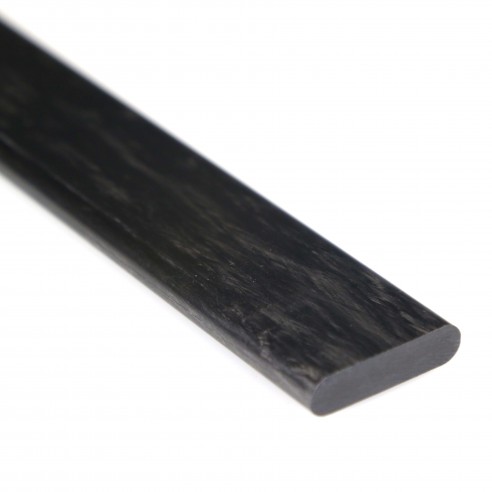

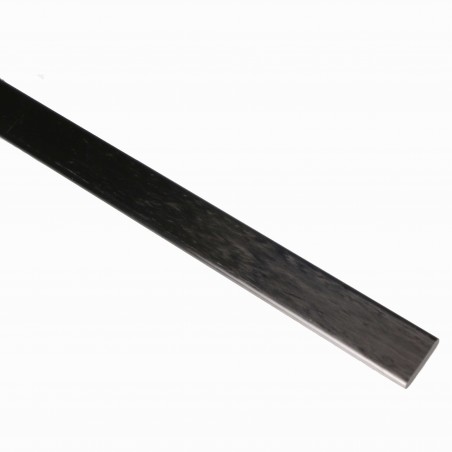

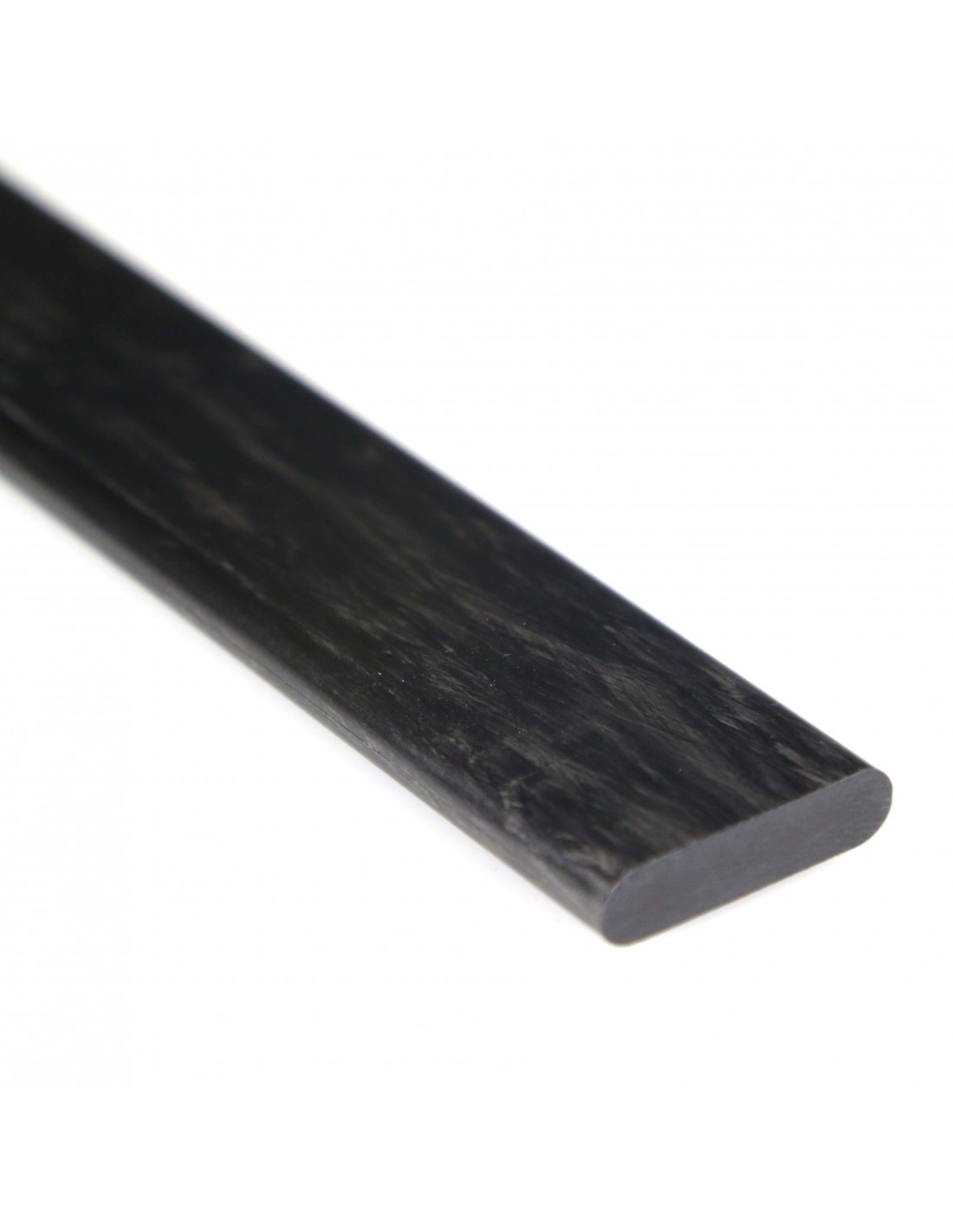

Perfil de fibra de carbono com bordas arredondadas 25 x 6 mm, R. 3 mm (comprimento 1000 mm)

Perfil de fibra de carbono com bordas arredondadas fabricada pela técnica de pultrusão, na qual as fibras de carbono de alto desempenho são todas orientadas no sentido axial (unidirecional) proporcionando grande resistência à tração e torção na direção das fibras.

Dimensões: 25 x 6 mm

Raio: 3mm

Comprimento: 1000 mm (1 m)

Este tipo de perfil possui alta resistência mecânica específica (em relação ao seu peso), leveza, rigidez, grande resistência à fadiga e vibrações, resistência à oxidação e corrosão, baixo coeficiente de dilatação térmica e durabilidade.

Pultrusão é uma técnica para a produção contínua de perfis lineares com seção constante. Este processo tem muitas semelhanças com a extrusão, a principal diferença está no sistema de alimentação: na extrusão o material é empurrado através da matriz (molde), na pultrusão é extraído da matriz. Este procedimento não permite variações na forma, seções ou curvas. Os produtos que podem ser obtidos por esse processo podem ter seções ou espessuras de até aproximadamente 15 mm, com resinas epóxi e até 70 mm com resinas de poliéster.

Os produtos fabricados com essa tecnologia apresentam excelentes características de resistência à tração devido à orientação linear das fibras na direção de seu comprimento; Caso seja necessário ter também resistência transversal, é utilizado um tecido com suporte em quantidades e pesos estabelecidos.

Principais características

Resistências mecânicas de acordo com UNI EN 13706-1-2-3 ISO527

• Módulo elástico (E): 150 GPa
• Módulo elástico x seção (EA): 23.868 kN
• Resistência à tração> 2.299 MPa
• Resistência à tração na seção: 345 kN

Propriedades da fibra de carbono

• Número de filamentos: 24K (24.000 filamentos por fio)
• Módulo elástico (E): 234 GPa
• Resistência à tração: 4,830 MPa
• Densidade: 1,80 g / cm3

Outras características

• Conteúdo de fibra de carbono por volume (Vf): 68%
• Temperatura de transição vítrea (Tg), ISO 11357-2 DSC: 140 ºC
• Temperatura de comissionamento recomendada: -30 ºC a + 100 ºC
• Tipo de resina: epóxi

Cuidado: os materiais de fibra de carbono pultrudada são eletricamente condutores. Se o material foi embalado, tome cuidado ao remover/desenrolar o filme, pois o material pode estar sob tensão.

Em caso de usinagem (corte, lixamento, furação ...) recomenda-se o uso de máscara de proteção, óculos e luvas.
