Indicador de vazamentos

DESCRIÇÃO

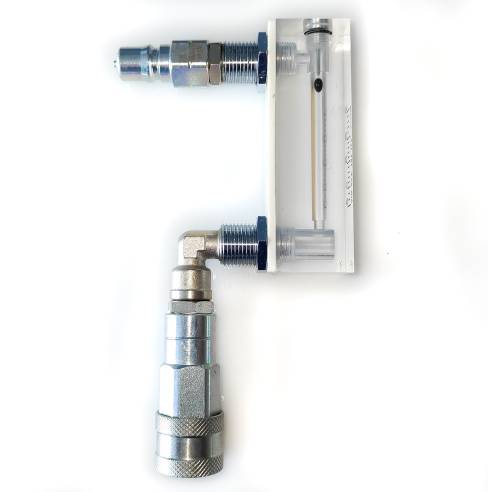

O indicador de vazamentos permite a detecção instantânea de vazamentos de nível alto e baixo em um saco a vácuo. A passagem de ar através do indicador de vazamentos faz a esfera dentro do corpo de metacrilato oscilar, visualizando uma indicação fixa do fluxo de ar que pode ser lida em relação à escala. Isso permite quantificar facilmente a magnitude do vazamento.

VANTAGENS

• Verifica os sacos a vácuo para detectar vazamentos mais rapidamente do que os testes de queda de vácuo.

• A taxa de vazamentos é reduzida à medida que vazamentos são encontrados e selados manualmente.

• Ferramenta simples e de baixo custo para uso dentro e fora da oficina.

DADOS TÉCNICOS

Construção Corpo acrílico com conexões de ¼” em aço carbono.

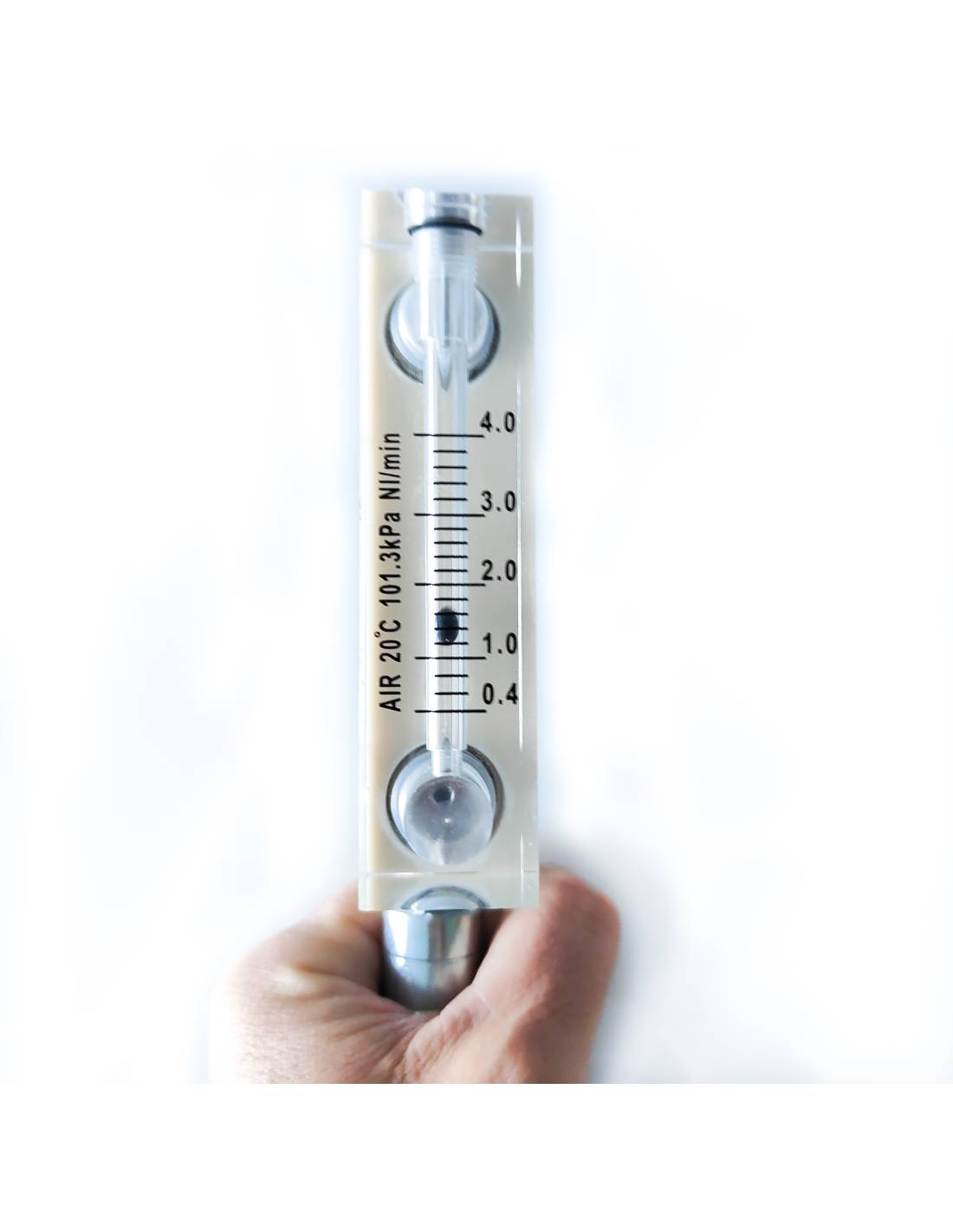

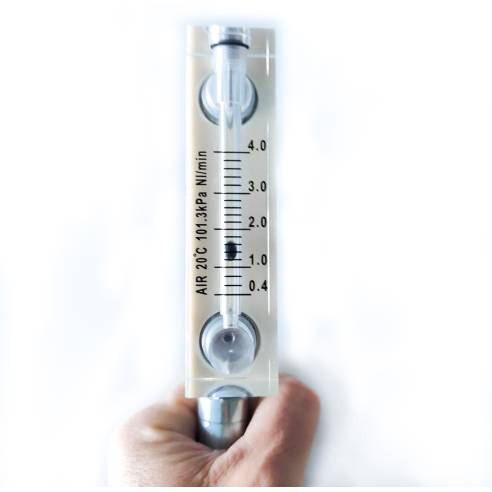

Faixa de escala de 0,4 a 4,0 Nl / min.

Divisões de 0,2 Nl / min.

INSTRUÇÕES DE USO

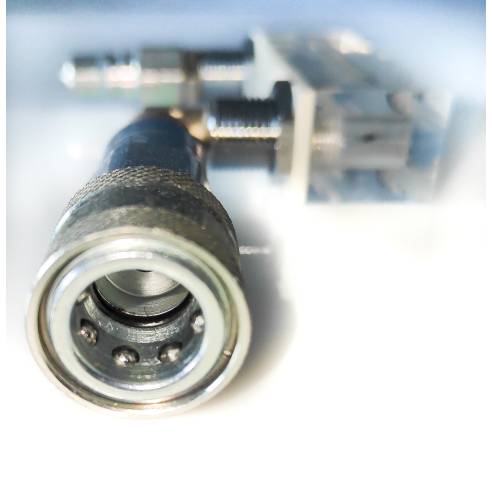

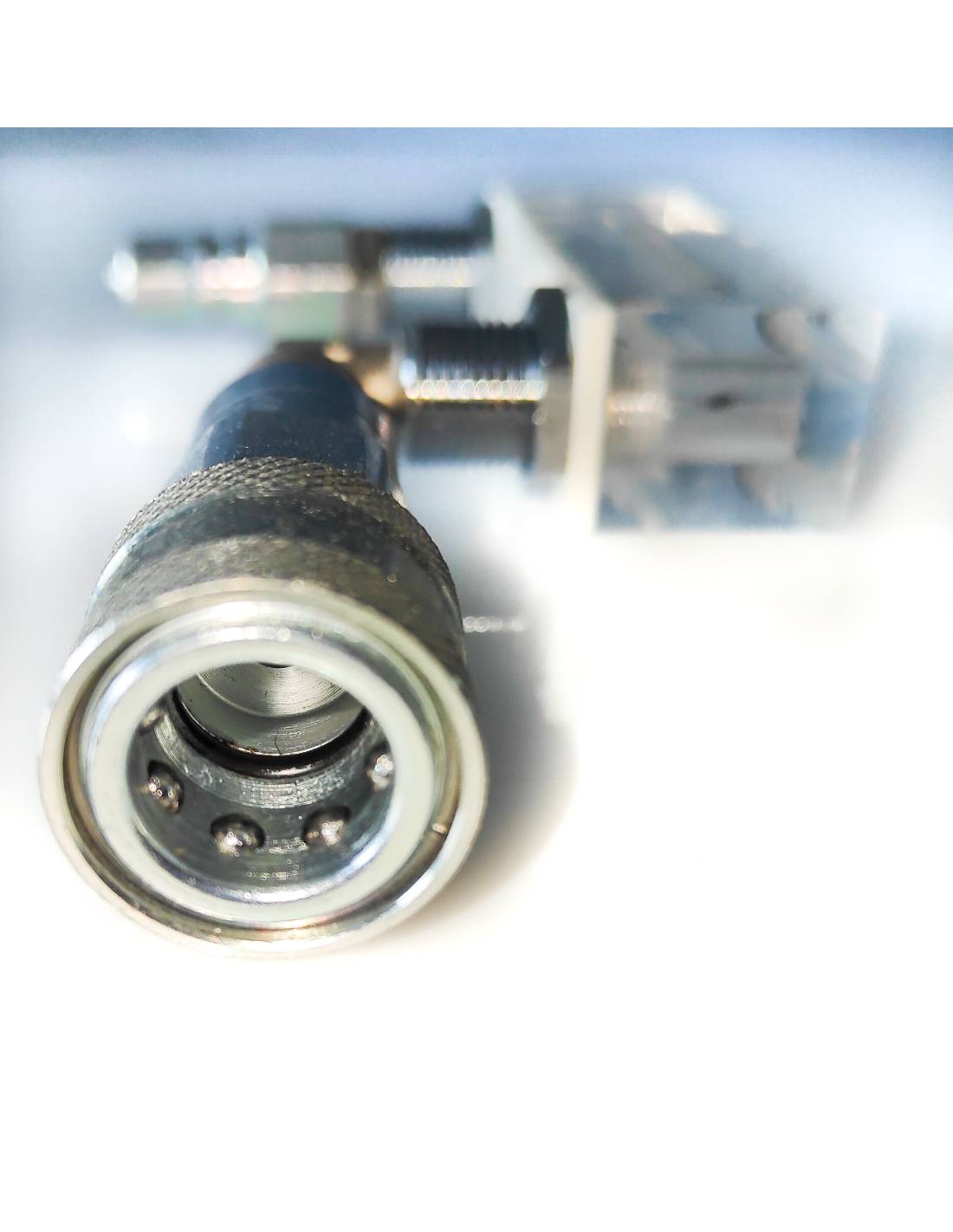

Conecte o conector rápido fêmea do indicador de vazamentos ao conector rápido macho instalado no molde.

Deixe o anel do conector rápido fêmea retrair completamente para garantir uma conexão estanque.

Conecte a fonte de vácuo à tomada macho do indicador de vazamentos e aspire.

Todo fluxo de ar será indicado, uma vez que a esfera interna flutua e a leitura é registrada na escala.

Verifique se há vazamentos no saco a vácuo até que não haja fluxo de ar aparente.

Para desconectá-lo, dobre novamente o anel da válvula fêmea e as duas válvulas se separam automaticamente.

Tipo de fornecimento

Indicador de vazamentos, fornecido protegido em caixa de papelão.
