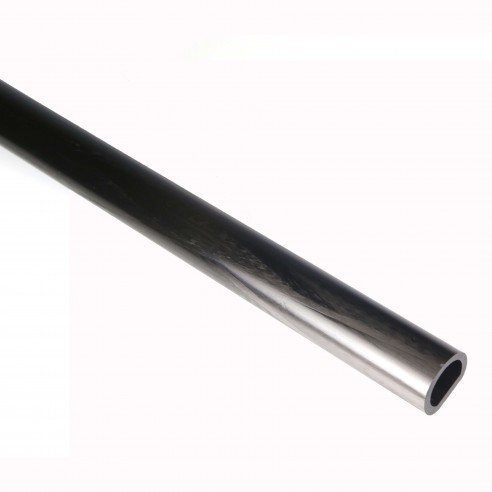

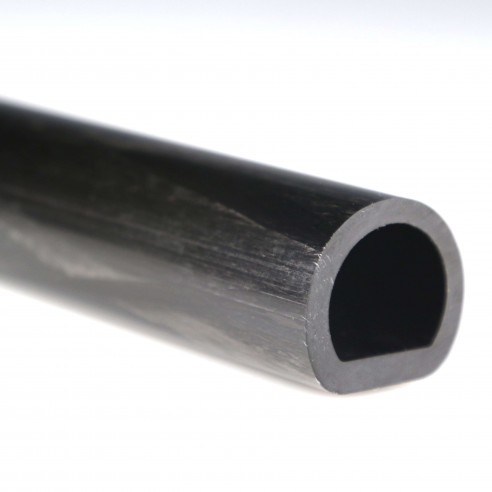

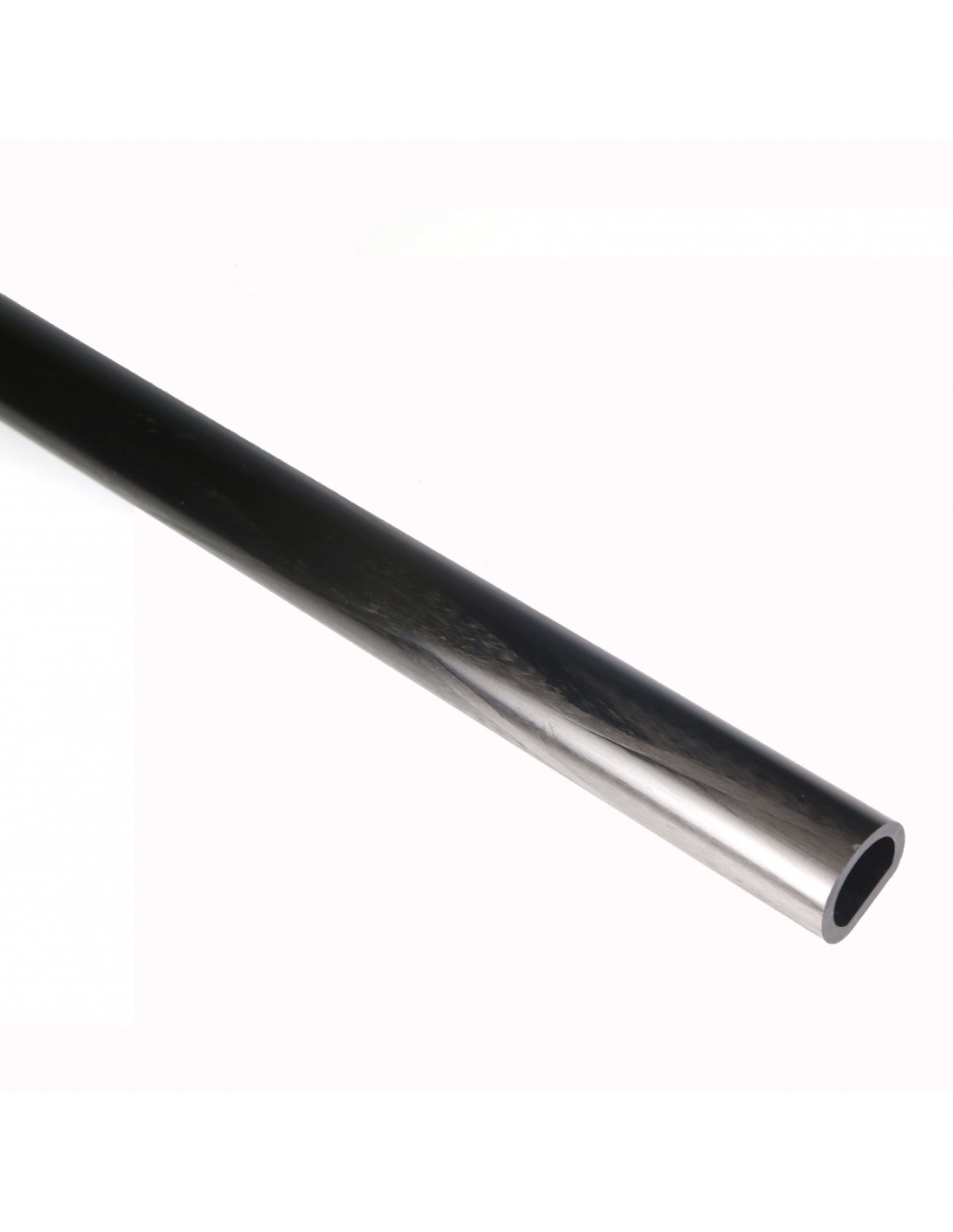

Tube en D en fibre de carbone, ext. ∅ 29,9 mm, int. ∅ 26,1 mm, 22 mm (longueur 1000 mm)

Tube en fibre de carbone avec section en D fabriqué à l'aide de la technique de pultrusion, dans laquelle les fibres de carbone haute performance sont toutes orientées dans la direction axiale (unidirectionnelle) et renforcées à l'intérieur avec de la fibre de carbone plus unidirectionnelle laminée à l'aide de la technologie de pullwinding pour obtenir une plus grande résistance à la flexion et à la torsion.

Diamètre: ext. 29,9 mm, int. 26,1 millimètre

Longueur: 1000 mm (1m)

Ce type de profil présente une résistance mécanique spécifique élevée (liée à son poids), une légèreté, une rigidité, une grande résistance à la fatigue et aux vibrations, une résistance à l'oxydation et à la corrosion, un faible coefficient de dilatation thermique et de durabilité.

La pultrusion est une technique de production continue de profils linéaires à section constante. Ce processus présente de nombreuses similitudes avec l'extrusion, la principale différence réside dans le système d'alimentation: en extrusion, le matériau est poussé à travers la matrice (moule), en pultrusion, il est extrait de la matrice. Cette procédure ne permet pas de variations de forme, de sections ou de courbes. Les produits qui peuvent être obtenus par ce procédé peuvent avoir des sections ou des épaisseurs jusqu'à environ 15 mm, avec des résines époxy et jusqu'à 70 mm avec des résines polyester.

Les produits fabriqués avec cette technologie ont d'excellentes propriétés de résistance à la traction grâce à l'orientation linéaire des fibres dans le sens de l'axe du profil; s'il est également nécessaire d'avoir une bonne résistance transversale, un tissu est utilisé comme support dans des quantités et des poids spécifiques.

Caractéristiques principales

Résistances mécaniques selon la norme UNI EN 13706-1-2-3 ISO527

• Module élastique (E): 150 GPa
• Module élastique x section (EA): 42,575 kN
• Résistance à la traction> 2,463 MPa
• Résistance à la traction dans la section: 699 kN

Propriétés de la fibre de carbone

• Nombre de filaments: 24K (24000 filaments par brin)
• Module élastique (E): 234 GPa
• Résistance à la traction: 4,830 MPa
• Densité: 1,80 g/cm3

Autres caractéristiques

• Teneur en fibre de carbone par volume (Vf): 68%
• Température de transition vitreuse (Tg), ISO 11357-2 DSC: 140 ºC
• Température de démarrage recommandée: -30 ºC à + 100 ºC
• Type de résine: époxy

Attention: les matériaux en fibre de carbone pultrudés sont électriquement conducteurs. si le matériau a été emballé, soyez prudent lors du retrait / déroulement du film car le matériau pourrait être sous tension.

En cas d'usinage (découpe, ponçage, perçage ...), il est recommandé de porter des masques de protection, des lunettes et des gants.
