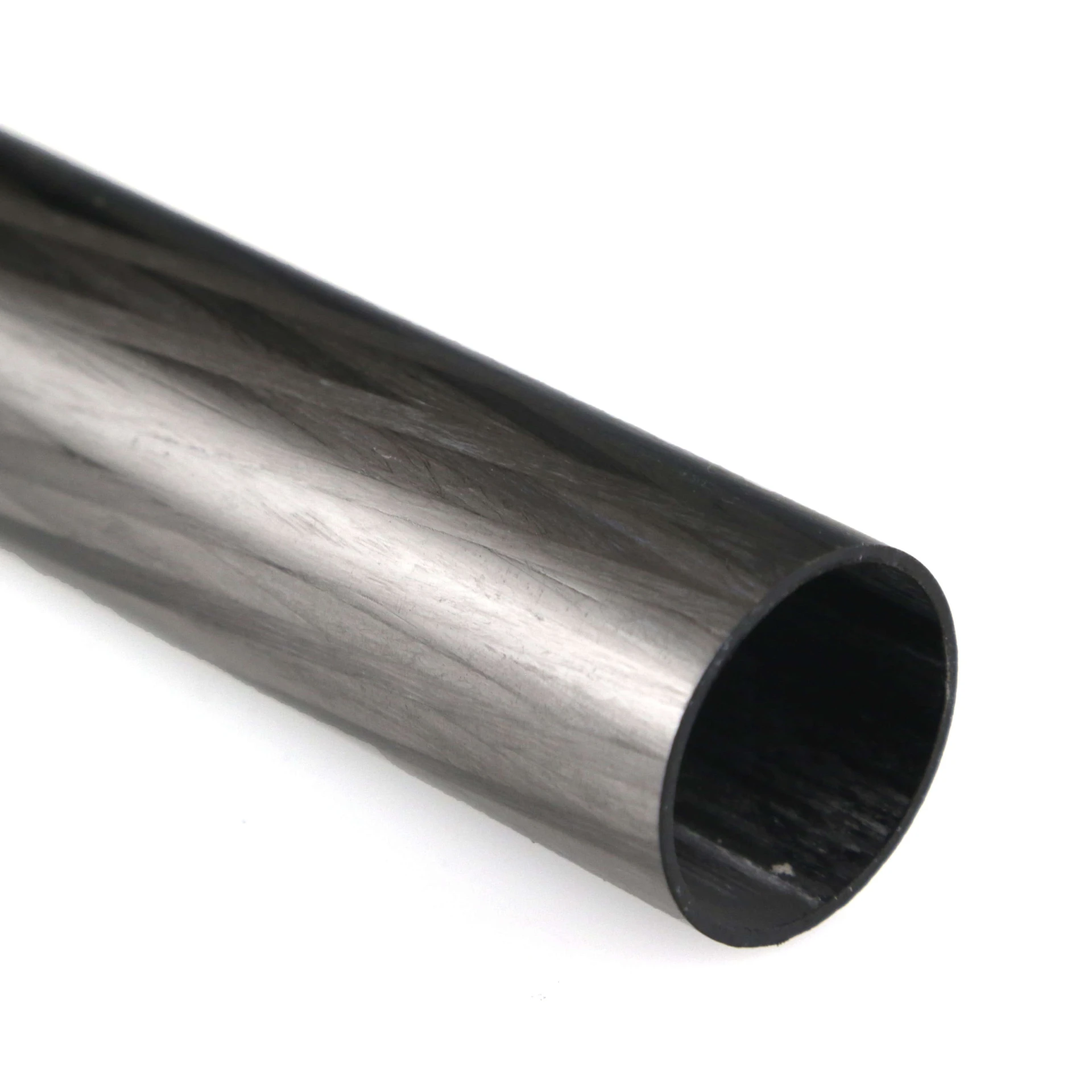

Round Carbon Fibre Tube, ext. ∅ 25 mm, int. ∅ 23 mm, 1 mm thickness (2000 mm length)

Rundes Kohlenstofffaserrohr, hergestellt im Pultrusionsverfahren. Alle Hochleistungs-Kohlenstofffasern sind axial ausgerichtet (unidirektional). Eine zusätzliche innere Verstärkung aus unidirektionalen Kohlenstofffasern wird mittels Pullwinding laminiert, um die Biege- und Torsionsfestigkeit zu erhöhen.

Außendurchmesser: 25 mm; Innendurchmesser: 23 mm

Länge: 2000 mm (2 m)

Wanddicke: 1 mm

Dieses Profil zeichnet sich durch hohe spezifische, gewichtsbezogene Festigkeit, geringes Gewicht, Steifigkeit, hohe Ermüdungs- und Schwingungsbeständigkeit, Oxidations- und Korrosionsbeständigkeit, geringe Wärmeausdehnung und Langlebigkeit aus.

Pultrusion ist ein kontinuierliches Herstellungsverfahren für lineare Profile mit konstantem Querschnitt. Es ähnelt der Extrusion; der Hauptunterschied liegt im Materialtransport: Bei der Extrusion wird das Material durch das Werkzeug gedrückt, bei der Pultrusion wird es herausgezogen. Änderungen von Form oder Querschnitt sowie Kurven sind mit diesem Verfahren nicht möglich. Die herstellbaren Querschnitte bzw. Wanddicken reichen bis etwa 15 mm bei Epoxidharzen und bis 70 mm bei Polyesterharzen.

Die so hergestellten Produkte besitzen aufgrund der linearen Faserorientierung in Längsrichtung eine ausgezeichnete Zugfestigkeit. Wird auch Querfestigkeit benötigt, dient ein Gewebe in festgelegter Menge und mit definiertem Flächengewicht als zusätzliche Verstärkung.

Wesentliche Eigenschaften

Mechanische Festigkeiten gemäß UNI EN 13706-1-2-3 ISO527

Elastizitätsmodul (E): 150 GPa

Elastizitätsmodul x Querschnitt (E A): 11.309 kN

Zugfestigkeit: > 2.463 MPa

Zugkraft über den Querschnitt: 186 kN

Eigenschaften der Kohlenstofffasern

Filamentzahl: 24K (24.000 Filamente pro Faserstrang)

Elastizitätsmodul (E): 234 GPa

Zugfestigkeit: 4.830 MPa

Dichte: 1,80 g/cm3

Weitere Eigenschaften

Kohlenstofffaser-Volumenanteil (Vf): 68%

Glasübergangstemperatur (Tg), ISO 11357-2 DSC: 140 ºC

Empfohlene Einsatztemperatur: -30 ºC bis +100 ºC

Harztyp: Epoxidharz

Achtung: Pultrudierte Kohlenstofffasermaterialien sind elektrisch leitfähig. Entfernen bzw. entrollen Sie Verpackungsfolie vorsichtig, da das Material unter Spannung stehen kann.

Bei der Bearbeitung (Schneiden, Schleifen, Bohren usw.) werden Schutzmaske, Schutzbrille und Handschuhe empfohlen.
